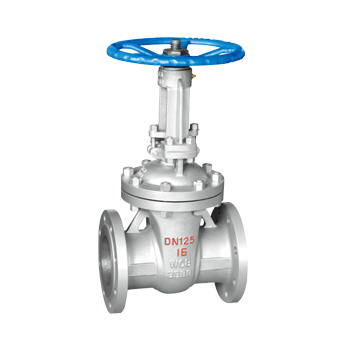

产品用途楔式闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置 。产品特点1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小2、密封面采用不锈钢和硬质合金，使用寿命长3、采用柔性石墨填料、密封可靠，操作轻便灵活4、驱动方式为手动、气动、电动、齿轮传动5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式执行标准设计规范：GB/T 12234结构长度：GB/T 12221连接法兰：JB/T 79试验与检验：JB/T 9092压力-温度：GB/T 9131产品标识：GB/T 12220
性能参数
公称压力PN（MPa)
壳体
试验压力（MPa)
上密封
密封（液）
密封（气）
1.6
2.4
1.8
0.6
2.5
3.8
2.8
4.0
6.0
4.4
6.4
9.6
7.0
10.0
15.0
11.0
16.0
24.0
18.0
适用介质和适用温度
壳体材料
适用介质
适用温度（℃）
碳素钢（C型）
水、蒸汽、油品
≤425
铬镍钛钢（P型）
硝酸类
≤200
铬镍钼钛钢（R型）
醋酸类
铬钼钢（I型）
≤550
主要零件材料
阀体、阀盖
阀板、阀座
阀杆
阀杆螺母
填料
手轮
碳素钢
优质碳钢+硬质合金或不锈钢
铬不锈钢
铝青铜
石墨石棉盘根
可锻铸铁
铬镍钛钢
不锈钢、不锈钢+硬质合金
铬镍钛不锈钢
聚四氟乙烯
铬镍钼钛钢
铬钼钢
合金钢+硬质合金
柔性石棉

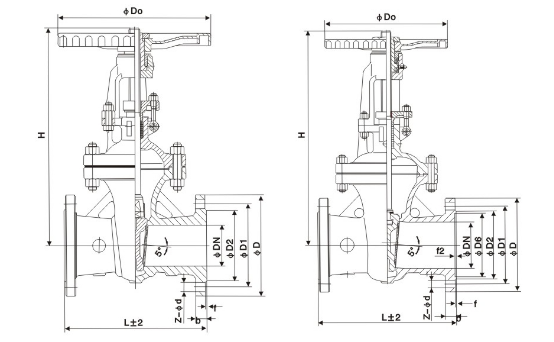

主要外形和连接尺寸
公称通径
主要外形尺寸和连接尺寸
L
D
D1
D2
b
Z-d
H
D0
Z41H-16
15
130
95
65
45
14-2
4-Φ14
170
120
20
150
105
75
55
190
140
25
160
115
85
205
32
180
135
100
78
16-2
4-Φ18
270
40
200
145
110
16-3
310
50
250
125
358
240
265
18-3
373
80
280
195
20-3
8-Φ18
435
300
215
155
500
325
245
210
185
22-3
614
320
350
24-3
8-Φ23
674
360
400
335
295
26-3
12-Φ23
811
450
405
355
30-3
12-Φ25
969
460
410
375
1145
580
550
520
470
34-4
16-Φ25
1280
640
600
525
485
36-4
16-Φ30
1452
Z41H-25
18-2
230
220
188
28-3
8-Φ25
218
278
34-3
425
370
332
36-3
12-Φ30
430
390
40-4
490
448
44-4
16-Φ34
610
505
48-4

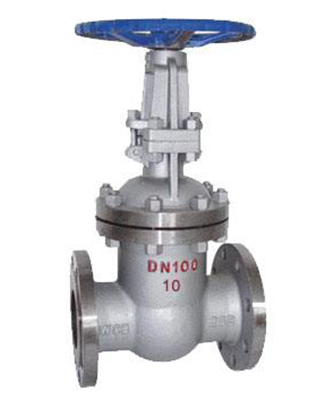

国标楔式闸阀
