当前位置：首页 - 产品中心 - 止回阀

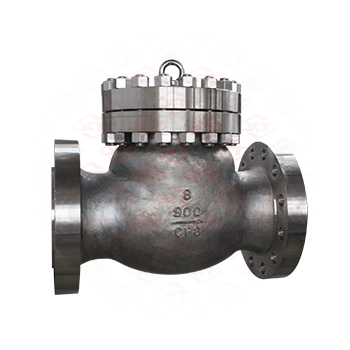

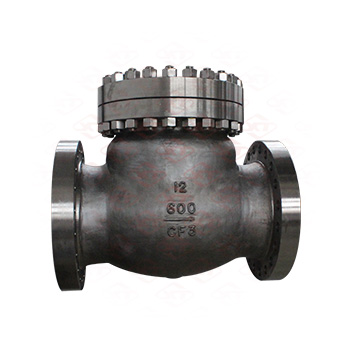

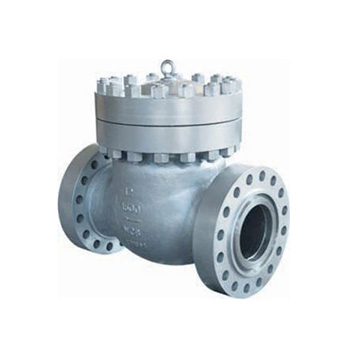

	旋启式止回阀

产品名称：旋启式止回阀
更新时间：2019.05.15
浏览次数：
产品名称：旋启式止回阀
产品型号：API 150-2500Lb
产品类别：旋启式止回阀
产品规格：DN50-500mm
使用范围：

产品概述

美标大口径止回阀概述：
产品的设计制造符合美国国家标准ANSIB16.34,美国石油学会标准API16D要求。
②阀瓣为旋启式，流道直通，水平管道垂直管道均可安装。
③摇杆销轴采用内装式结构，减少了外泄漏缺点。
④阀体阀盖为螺栓连接，高压情况下等级大于Class 600Lb,中法兰采用内压自密封结构，使得产品体积重量轻，密封可靠。
标准（防火、防静电）
美标大口径止回阀标准 STD (防火、防静电)

类型	设计与制造	结构长度	法兰尺寸	压力 -温度	试验 -检验
旋启式止回阀升降式止回阀	APl6D BS1868	ASME B16.10	ASME B16.5	ASME B16.34	APl 598

美标大口径止回阀压力试验

公称压力 PN(lb)	强度试验		水密封试验		气密封试验
公称压力 PN(lb)	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5-0.7	60-100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

美标大口径止回阀主要零件材料

壳体	ASTM A216 WCB				ASTM A351 CF8
阀瓣及支架	WCB	CF8	CF8M	Monel	ASTM A351 CF8
销轴	F6a	F304	F316	Monel	F304
阀瓣表面	13Cr 13Cr STL	304 STL	316 STL	Monel	304 304 STL
阀座表面	13Cr STL STL	304 STL	316 STL	Monel	304 304 STL
壳体	ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF3M
阀瓣及支架	ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF3M
销轴	F304L F316L F316L
阀瓣表面	304L 304L STL		316 316 STL		316L 316L STL
阀座表面	304L STL STL		316 STL STL		316L STL STL

口径		Class150					Class300
DN	NPS	L			d	H	L			d	H
DN	NPS	RF	RTJ	BW	d	H	RF	RTJ	BW	d	H
50	2	203	216	203	51	132	267	283	267	51	144
65	21/2	216	229	216	64	147	292	308	292	64	169
80	3	241	254	241	76	176	318	333	318	76	210
100	4	292	305	292	102	198	356	371	356	102	260
125	5	330	343	330	127	255	400	416	400	127	295
150	6	356	368	356	152	320	445	460	445	152	326
200	8	495	508	495	203	380	533	549	533	203	380
250	10	622	635	622	254	440	622	638	622	254	440
300	12	699	711	699	305	480	711	727	711	305	520
350	14	787	800	787	337	530	838	854	838	337	540
400	16	864	876	864	387	580	864	879	864	387	588
450	18	978	991	978	438	618	978	994	978	438	670
500	20	978	991	978	489	657	1016	1035	1016	489	720
Class600							CIass900
50	2	292	295	292	51	170	368	371	368	51	200
65	21/2	330	333	330	64	178	419	422	419	64	220
80	3	356	359	356	76	246	381	384	381	76	280
100	4	432	435	432	102	290	457	460	457	102	320
125	5	508	511	508	127	320	559	562	559	127	360
150	6	559	562	559	152	360	610	613	610	152	400
200	8	660	664	660	203	430	737	740	737	203	480
250	10	787	791	787	254	502	838	841	838	254	560
300	12	838	841	838	305	554	965	968	965	305	632
Class1500							Class2500
50	2	368	371	368	51	210	451	454	451	42	230
65	21/2	419	422	419	64	240	508	514	508	52	260
80	3	470	473	470	76	303	578	584	578	62	330
100	4	546	549	546	102	340	673	683	673	87	370
125	5	673	676	673	127	380	794	807	794	96	410
150	6	705	711	705	144	430	914	927	914	131	460
200	8	832	841	832	192	500	1022	1038	1022	179	530
250	10	991	1000	991	239	590	1270	1292	1270	223	620
