产品用途

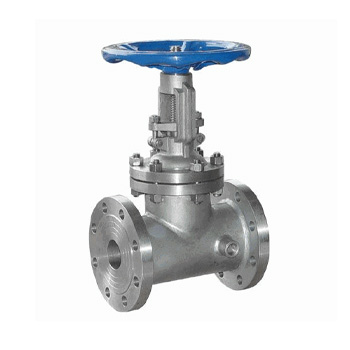

BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保温夹套式楔式闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为合金和不锈钢，公称压力 PN16~PN40，阀体材料为碳钢（BZ41H-16C~BZ41H-40 BZ41Y-16C~BZ41Y-40）、铬镍钛不锈钢（BZ41W-16P~BZ41W-40P BZ41Y-16P~BZ41Y-40P）、铬镍钼钛不锈钢（BZ41W-16R~BZ41W-40R BZ41Y-16R~BZ41Y-40R），具有保温功能的闸阀。主要用于石油、化工、冶金、制药等各类系统中，能保温和防止介质结晶，以输送常温下会凝固的高粘度介质。
产品特点
①夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。
②连接法兰尺寸比同一规格普通阀门的连接法兰大一到两个规格，结构长度与同规格的普通阀门相同。
③夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
执行标准
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
性能参数
型号
PN
工作压力/MPa
适用介质
使用温度
BZ41H-16C
16
1.6
油品等无腐蚀性介质
≤425
BZ41H-25
25
2.5
BZ41H-40
40
4.0
BZ41Y-16C
BZ41Y-25
BZ41Y-40
BZ41W-16P
弱腐蚀性介质
≤150
BZ41W-25P
BZ41W-40P
BZ41Y-16P
BZ41Y-25P
BZ41Y-40P
BZ41W-16R
柔腐蚀性介质
BZ41W-25R
BZ41W-40R
BZ41Y-16R
BZ41Y-25R
BZ41Y-40R

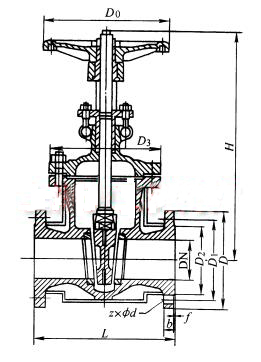

主要外形和连接尺寸
公称通径
主要外形尺寸和连接尺寸
L
D
D1
D2
b
Z-d
H
D0
15
130
95
65
45
14-2
4-Φ14
170
120
20
150
105
75
55
190
140
160
115
85
205
32
180
135
100
78
16-2
4-Φ18
270
200
145
110
16-3
310
50
250
125
358
240
265
18-3
373
80
280
195
20-3
8-Φ18
435
300
215
155
500
325
245
210
185
22-3
614
320
350
24-3
8-Φ23
674
360
400
335
295
26-3
12-Φ23
811
450
405
355
30-3
12-Φ25
969
460
410
375
1145
580
550
520
470
34-4
16-Φ25
1280
640
600
525
485
36-4
16-Φ30
1452
BZ41H-25C
18-2
230
220
188
28-3
8-Φ25
218
278
34-3
425
370
332
36-3
12-Φ30
430
390
40-4
490
448
44-4
16-Φ34
610
505
48-4
