产品用途

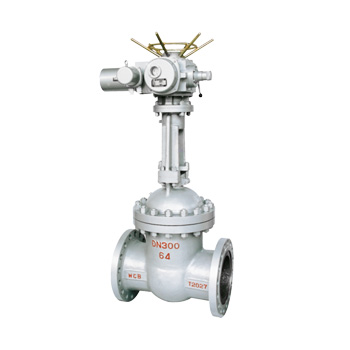

Z941H、Z941Y、Z941W 型 PN16~PN63 电动楔式闸阀：
电动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为合金钢（Z941H-16C~63 Z941Y-16C~63 Z941Y-16P~63P Z941Y-16R~63R Z941Y-16I~63I）、铬镍钛不锈钢（Z941W-16P~63P）、铬镍钼钛不锈钢（Z941W-16R~63R）、铬钼钢（Z941W-16I~63I），公称压力 PN16~PN63，阀体材料为碳素钢（Z941H-16C~63 Z941Y-16C~63）、铬镍钛不锈钢（Z941Y-16P~63P Z941W-16P~63P）、铬镍钼钛不锈钢（Z941Y-16R~63R Z941W-16R~63R）、铬钼合金钢（Z941Y-16I~63I Z941W-16I~63I）的闸阀。
性能参数
型号
PN
工作压力/MPa
适用温度/℃
适用介质
Z941H-16C~63
16~63
1.6~6.3
≤425
水、蒸汽、油品
Z941Y-16C~63
Z941Y-16P~63P
≤150
弱腐蚀性介质
Z941Y-16R~63R
Z941Y-16I~63I
≤550
蒸汽、油品
≤200
醋酸类
油品、蒸汽
主要零件材料
材料
阀体、阀盖、闸板
阀杆
密封面
填料
碳素钢
铬不锈钢
堆焊铁基合金
柔性石墨
堆焊硬质合金
铬镍钛不锈钢
聚四氟乙烯
铬镍钼钛不锈钢
铬钼合金钢
石墨盘根
主要外形和连接尺寸
公称通径
主要外形尺寸和连接尺寸
L
D
D1
D2
b
Z-d
H
L1
L2
Z941H-16
40
200
145
110
85
16-3
4-Φ18
245
527
310
50
250
160
125
100
286
590
371
65
265
180
120
18-3
320
80
280
195
135
20-3
8-Φ18
373
300
215
155
428
325
210
185
22-3
513
150
350
240
24-3
8-Φ23
582
400
335
295
26-3
12-Φ23
730
450
405
355
30-3
12-Φ25
897
810
515
500
460
410
375
1032
550
520
470
435
34-4
16-Φ25
1170
830
600
580
525
485
36-4
16-Φ30
1330
Z941H-25
230
190
270
220
188
28-3
8-Φ25
218
360
278
34-3
425
370
332
36-3
12-Φ30
430
390
40-4
490
448
44-4
16-Φ34
610
505
48-4
