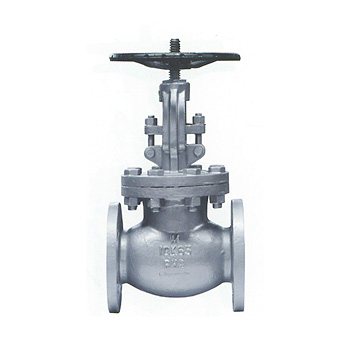

日标截止阀主要特点：
1.中法兰螺栓连接2.水平和垂直管线适用 3.升降式阀瓣4.标准法兰连接
不锈钢日标截止阀型号：J41W-10K J41W-20K
材质：SCS13 SCS13A SCS14 SCS14A
日标法兰截止阀技术规范
设计依据
日标系列
设计标准
BS5351
法兰连接结构长度
JIS B2002
结构长度(焊接)
-
连接法兰
JIS B2212 B2214
对焊端
试验和检验
JIS B2003
日标法兰截止阀试压压力
试验项目
壳体试验
密封试验
上密封试验
气密封试验
介质
水
气
单位
Mpa
公称压力
10K
2.4
1.5
0.5-0.7
20K
5.8
4
日标法兰截止阀零部件材料列表
零件名称
零部件材料
阀体/阀盖
A216-WCB
A217-WC6
A352-LCB
A351-CF8M
闸板
阀杆
A182-F6a
A182-F11
A182-F316
填料
柔性石墨/ Flexible Graphite
聚四氟乙烯/PTFE
垫片
18-8柔性石墨/18-8Flexible Graphite
螺栓
A193-B7
A193-B7M
A193-B8
适用温度
-29~425℃
-29~550℃
-46~350℃
-40~200℃
适用介质
水，油品，蒸汽
蒸汽，油品
丙烷，乙烯
硝酸类
JIS 日标法兰截止阀 主要外形和连接尺寸
型号
规格（mm）
尺寸（mm）
inch
DN
L
D
D1
D2
b
z-Φd
J41H/W/Y-10K J541H/W/Y-10K J941 H/W/Y-10KY
1/2″
15
108
95
70
52
12
4-Φ15
3/4″
20
117
100
75
58
14
1″
25
127
125
90
4-Φ19
11/4″
32
140
135
80
16
11/2″
40
165
105
85
2″
50
203
155
120
21/2″
65
216
175
18
3″
241
185
150
130
8-Φ19
4″
292
210
5″
356
250
8-Φ23
6″
406
280
240
215
22
8″
200
495
330
290
265
12-Φ23
10″
622
400
355
325
24
12-Φ25
12″
300
698
445
370
16-Φ25
14″
350
787
490
415
26
16″
914
560
510
475
28
16-Φ27
尺寸 （mm）
z- Φ d
J41H/W/Y-20K J541H/W/Y-20K J941H/W/Y-20K
152
4- Φ 15
178
4- Φ 19
229
267
8- Φ 19
318
160
8- Φ 23
225
270
195
30
8- Φ 25
444
305
260
230
12- Φ 25
559
275
34
430
380
345
38
12- Φ 27
711
480
395
16- Φ 27
762
540
440
44
16- Φ 33
864
605
46
